環境・設備デザインBE賞受賞技術

エアトース® EX

より通気性を考慮した防音パネル。
これまで防音をあきらめていた場所でご利用いただけます。

▼ こんな場所で大活躍 ▼

エアトースの設置、室内のみならず屋外でも威力を発揮
これまで通気性を確保する為に防音が出来なかった場所でも使えます。
パワーコンディショナーや冷却装置(チラー)
オフィスにおける会議室の仕切りなど、幅広い場面で利用が可能です。

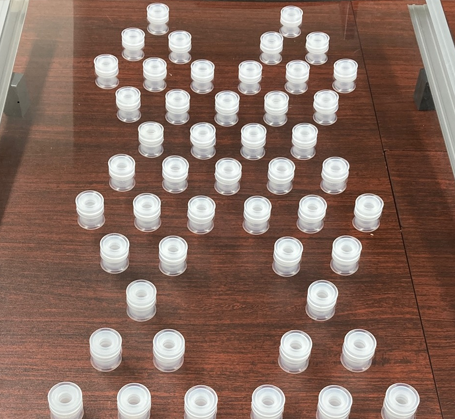

■パネルは3タイプ 直列タイプ、千鳥格子タイプ、ダイヤタイプ


直列タイプ

千鳥格子タイプ

ダイヤタイプ

■価格(参考)

製品名 パネルサイズ(mm) パイプ数 価格(税別)
エアトース®EX 500 × 500 ~ 30個~ 18,000円~
パネルのサイズや種類、取付け方法等により価格が変わります。どうぞお気軽にお問い合わせください。

■製品仕様

本体 付属品 パイプ
ポリカーボネート 枠:硬質ポリ塩化ビニル エラストマ
外径:25mm 空洞部内径:約10mm 厚さ:25mm
本体素材につきましては、設置場所に応じて素材を変更することができます。どうぞお気軽にお問い合わせください。

■お問い合わせ

■防音性能について

 通気性があるのにもかかわらず、音源によっては開放時と比較して20dBの防音効果が得られます。
また、パイプ数(グラフ内の各タイプの数字)による依存性はさほどありません。
勿論、穴を空けただけのものとは防音効果に大きな差が見られます。

人間の耳に聞こえる音量差は10dBで2倍,15dBで3倍,20dBで4倍と言われています。

 500Hzから効果が出始め、1000Hz以上からは穴を空けただけのものと10~20dB以上と大きな差が出ます。

■換気性能について

使用したファンは少しの静圧があると回転数が落ちるタイプですが、それでも50%程度しか風量が落ちません。
静圧に依存しないものや、パワーのあるファンを使用した場合は更にその差が小さくなります。

外気温との差をご覧いただけますが、、自然換気だけでも外気との温度差が1~2℃で安定します。

ご注意:振動を伴う騒音や重低音(凡そ400Hz以下)だけの騒音には向きません。
